HT-0003

正面

显示屏：17.3吋，分辨率1920*1080，亮度400cd/m²，显示视角（H/V）±80°/±80°；

触摸屏：电容触摸屏；

指示灯：位于机箱左上角，为电源状态指示灯，绿色

光感：可接收光照强度范围1-100 Lux
背光调节功能由硬件中的光感和光感控制程序实现，背光亮度可实现从0cd/m²到400cd/m²共5档的均匀调节。

背面

电气接口
连接器功能连接器类型
X1:PWR电源3-pole,female
X2:LAN1网络1M12,D-coding,female,4pin
X3:LAN2网络2M12,D-coding,female,4pin
X4:LAN3网络3M12,D-coding,female,8pin
X5:TRDP1TRDPM12,D-coding,female,4pin
X6:TRDP2TRDPM12,D-coding,female,4pin
X7:USB1USBM8,D-coding,female,4pin
X8:MVB1通讯接口1DB9, male
X9:MVB2通讯接口2DB9, female
X11:POWER电源3-pole，female
X12:LAN1网络1M12,D-coding,female,4pin
X13:LAN2网络2M12,D-coding,female,4pin
X14:LAN3网络3M12,D-coding,female,8pin
X15:TRDP1TRDPM12,D-coding,female,4pin
X16:TRDP2TRDPM12,D-coding,female,4pin
X17:USBUSBM8,D-coding,female,4pin
X18:MVB1通讯接口1DB9, male
X19:MVB2通讯接口2DB9, female
内置扬声器可播放wav，mp3格式音频
建议使用visaton 8Ω 2W的扬声器



正视图

侧视图

后视图

详细描述

        性能特点
 CPU：Intel N3160 1.6GHz 主频
 内存：4GB
 存储：16GB mSATA（可扩展至128G）
 系统：Ubuntu14.04，内核4.4.0，支持Qt5.5.1、流媒体播放；支持浏览器，支持Qt4，Qt5
 电源：72VDC-30% ~110VDC+30% （50.4VDC-143VDC）
 额定功率：60W，建议使用4A及以上C型空开
 MTBF：平均故障间隔时间≥100000小时
 MTTR：平均恢复时间≤0.5小时
 寿命：10年
        物理特性
 尺寸：476mm*256mm*70mm
 重量：≤10KG
 工作温度：-25℃～+70℃（特殊工况：85℃ 正常工作10min，7*24小时持续工作表面温度不超过45℃）
 储存温度：-40℃～+85℃
 散热方式：整体散热，无风扇
 机壳材料：铝合金
 表面处理：前面板为黑色阳极氧化，喷细砂
            后面板为铝本色导电氧化
 防护等级：前面板IP65，后盖IP54

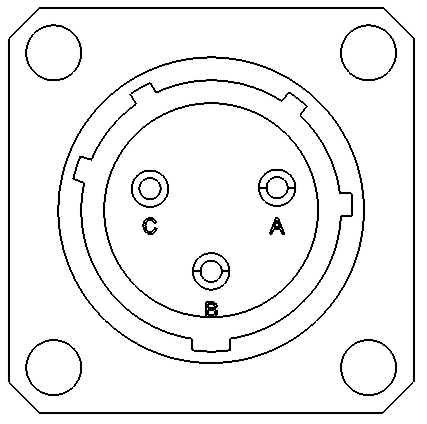

电源/PWR
连接器 引脚 信号
A +110V DC
B -110V DC
C NC
USB接口/USB
连接器 引脚 信号
1 VCC
2 D-
3 D+
4 GND
外壳 屏蔽
MVB
连接器 引脚 信号
1 A/Data P
2 A/Data N
3 NC
4 B/Data P
5 B/Data N
6-9 NC
百兆网接口/LAN1、2
连接器 引脚 信号
1 TX+
2 RX+
3 TX-
4 RX-
外壳 屏蔽

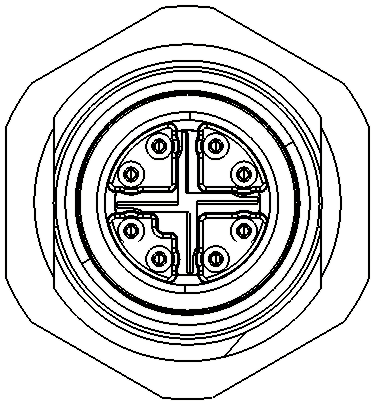

千兆网接口/LAN3
连接器 引脚 信号
1 MDO0P
2 MDO0N
3 MDO1P
4 MDO1N
5 MDO3P
6 MDO3N
7 MDO2N
8 MDO2P
TRDP
连接器 引脚 信号
1 TX+
2 RX+
3 TX-
4 RX-
外壳 屏蔽
